建具リストチュートリアル(4)~集計表のイメージ

練習内容

今回は以下の項目について練習してみます。
  • 建具リスト用のドア集計表を作成する。
  • シートにレイアウトする。
  • 建具の絵を追加する。
  • 条件付き書式の設定


練習用ファイルのダウンロード

建具リスト用の集計表をつくる


練習用ファイルを開いて、シートにレイアウトするための集計表を作成します。

(1) プロジェクトブラウザで[集計表]-[建具リスト(ドア)_作業用]を右クリックして複製
(2) 名前を「建具リスト(ドア)_シート」とします。
(3) [並べ替え/グループ化]を下の図のように、建具記号、建具番号の順番になるように設定
並べ替え/グループ化
(4) [書式]で「ファミリとタイプ」「建具・外部」「電気」「自動」を非表示に設定
非表示フィールドの設定
(5) [フィールド]で「外部」という名前の計算式を追加する。式は「=if(建具・外部,"外","内")」とする。
計算式を追加する
(6) 同様に、電気錠、自動扉という名前の計算式を以下の式で追加する。

電気錠   if(電気,"○","-")
自動扉   if(自動,"○","-")

とする。
式のフィールドを追加した集計表

シートにレイアウトする

シートに集計表を追加して、列幅を調整します。
(1) [シート]-[A-09 建具リスト]を開く
(2) 集計表「建具リスト(ドア)_シート」をドラッグドロップして追加
(3) 各列の幅を調整する。幅を数値で指定したい場合は、集計表のビューを開いて、列ヘッダーをクリックして、[列]パネルの[サイズ変更]で変更する。
以下の値を参考に列幅を調整してください。

  • 建具記号・建具番号・幅・高さ    10mm
  • タイプのイメージ                         20mm
  • タイプの説明                              25mm
  • その他                  8mm

行の高さの調整

 行の高さを変更します。行の高さ自体は数字で指定することはできませんが、イメージが含まれている場合は、イメージの高さを指定することができます。

(1) 「A-09 建具リスト」を開く。
(2) シート上に配置されている集計表を選択
(3) [イメージ]パネルの[サイズ変更]で、12mmに指定。
シートの集計表を選択して、イメージのサイズを変更する

姿図を表示する

STD1とSTD2、STD2Eは姿図がありません。姿図は「タイプのイメージ」なので、ファミリエディタでファミリを開いて、イメージを設定します。

(1) 「建具キープラン 1階」を開き、右上の階段室付近を拡大。
(2) カーテンパネル(スイングが選択しやすいです)を選択し、[ファミリを編集]
(3) [立面図]-[Exterior]を右クリックして、[複製]し、名前を「イメージ」とする。
(4) [表示]タブの[グラフィックス]パネル、[表示/グラフィックス]
(5) [注釈カテゴリ]タブを選択し、[このビューの注釈カテゴリを表示]のチェックをはずす。
注釈を非表示
(6) 縮尺を変更して、開き勝手の一点鎖線が見えるようにする。(1:25ぐらいが適当だと思います。)
(7) [ビューをトリミング][トリミング領域を表示]を選択し、画像の範囲を決める。
トリミング領域を設定する(だいたい100mmx100mmになる)
(8) [R]-[書き出し]-[イメージおよびアニメーション]-[イメージ]
(9) イメージの大きさは大きくする必要は特にないので、だいたい300dpi程度のPNGファイルがいいでしょう。下の図のように設定して、どこか自分で決めたフォルダに保存します。
イメージの設定

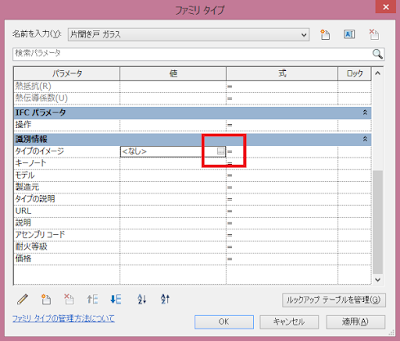

(10) [作成]パネルの[プロパティ]、[ファミリタイプ]で、[識別情報]の[タイプのイメージ]をの[…]をクリック
タイプのイメージを設定する
(11) [イメージを管理]で[追加]をクリックし、(9)で保存したイメージファイルを選択し[OK]
(12) ファミリファイルを保存して、[プロジェクトにロードして閉じる]を選択。

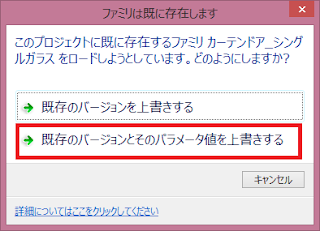

(13) プロジェクトファイルで「ファミリは既に存在します」ダイアログボックスが表示されるので、下側の「既存のバージョンとそのパラメータ値を上書きする」を選択。
必ず下を選択
(14) A-09 建具リスト シートを開くと、イメージが追加されたことを確認します。

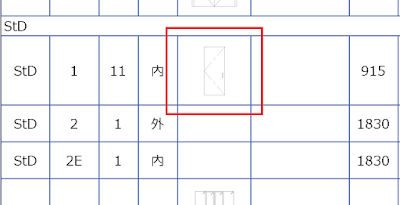

イメージが追加された

同じ手順を繰り返して、StD2とStD2Eにタイプのイメージを追加します。また、タイプの説明にそれぞれ「姿図参照」と入れます。

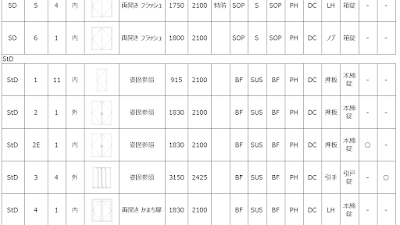

完成した建具リスト

条件付き書式の設定


タイプの説明が「姿図参照」となっているドアは、カーテンウォールの一部なので、この幅と高さは参考地となります。参考値であることを知らせるために、幅と高さに条件付き書式を設定します。

(1) 集計表「建具リスト(ドア)_シート」を開く。
(2) ビューのプロパティ[書式]をクリック。
(3) フィールド「幅」を選択し、[条件付き書式]をクリック。
条件付き書式の設定

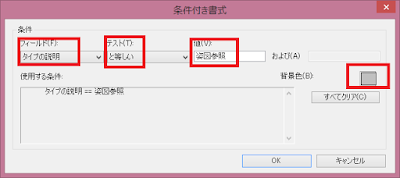

(4) フィールドを「タイプの説明」、テストを「と等しい」、値を「姿図参照」を選択し背景色をグレーに設定し、OK。
タイプの説明の値で書式を設定する。

(5) 「高さ」フィールドにも同じ設定を行う。

A-09 建具リスト(ドア)_シートを開いて、セルの色が変わっていることを確認します。
条件付き書式が設定された!

次回は、姿図を作成してみます。
